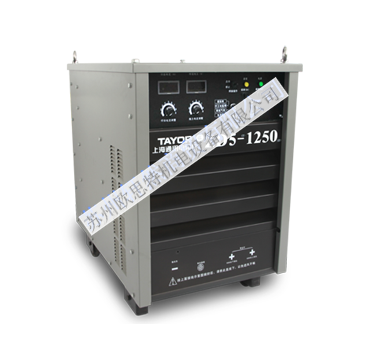

ZD5-1250Ⅱ晶闸管控制直流埋弧焊机
焊接工艺
埋弧焊、碳弧气刨、手工电弧焊、电渣压力焊
应用领域
广泛应用于船舶、锅炉、钢结构、管道生产、重装设备等行业；
性能与特点
1、独特专利技术的主变压器与超富足余量的晶闸管整流组件相结合，整机结实耐用，故障率极低，轻松胜任在严苛的环境下重载工作；
2、通过焊接参数调整，可达到完美的焊缝成型，500A电流焊接时可实现40㎜的焊缝宽度；
3、一机多用，兼具埋弧焊、手工焊、碳弧气刨、电渣焊等功能；
4、数显窗口，可显示预置和实际焊接参数，读数更加方便。
5、具有慢送丝引弧功能，焊接启动开关一触即可，起弧迅速，成功率100%；
6、负载持续率为100%，适用于Φ3.2-Φ6.0埋弧焊丝，加长30米电缆线连续不间断焊接；
7、具有收弧电压/收弧电流调整功能，保证焊接结束时弧坑美观；
2、通过焊接参数调整，可达到完美的焊缝成型，500A电流焊接时可实现40㎜的焊缝宽度；
3、一机多用，兼具埋弧焊、手工焊、碳弧气刨、电渣焊等功能；
4、数显窗口，可显示预置和实际焊接参数，读数更加方便。
5、具有慢送丝引弧功能，焊接启动开关一触即可，起弧迅速，成功率100%；
6、负载持续率为100%，适用于Φ3.2-Φ6.0埋弧焊丝，加长30米电缆线连续不间断焊接；
7、具有收弧电压/收弧电流调整功能，保证焊接结束时弧坑美观；
适合焊机的位置
适合用于中厚板的平焊，平角焊等一次成型焊接。
产品优势
全新升级 高性能机型
技术参数
|
型号
|
ZD5-1000Ⅱ
|
ZD5-1250Ⅱ
|
|
电源工作电压（V）
|
3~380V±10%
|
3~380V±10%
|
|
频率(Hz)
|
50
|
50
|
|
额定输入容量(KVA)
|
68
|
72
|
|
额定输入电流(A)
|
118
|
137
|
|
额定输出功率(KW)
|
44
|
55
|
|
额定输出电流（A）
|
1000
|
1250
|
|
额定输出电压(V)
|
44
|
44
|
|
负载持续率
|
100%
|
100%
|
|
1000A
|
1250A
|
|
|
电流调节范围(A)
|
200~1000
|
250~1250
|
|
适用焊丝直径(mm)
|
3.0~6.0
|
3.0~6.0
|
|
效率（%）
|
83
|
83
|
|
功率因数（cosφ）
|
0.73
|
0.75
|
|
绝缘等级
|
H
|
H
|
|
外壳防护等级
|
IP21S
|
IP21S
|
|
外形尺寸(mm)
|
980×670×1000
|
980×670×1000
|
|
主机重量（Kg）
|
480
|
510
|
标准配置
|
配件
机型
|
小车（pcs）
|
接地电缆（pcs）
|
14芯控制电缆（pcs）
|
接地电缆（pcs）
|
|
ZD5-1000Ⅱ
|
1（HC-5）
|
1（15m×140 mm2）
|
1（15m）
|
1（5m×140 mm 2）
|
|
ZD5-1250Ⅱ
|
1（HC-5）
|
1（15m×140 mm2）
|
1（15m）
|
1（5m×140 mm 2）
|
